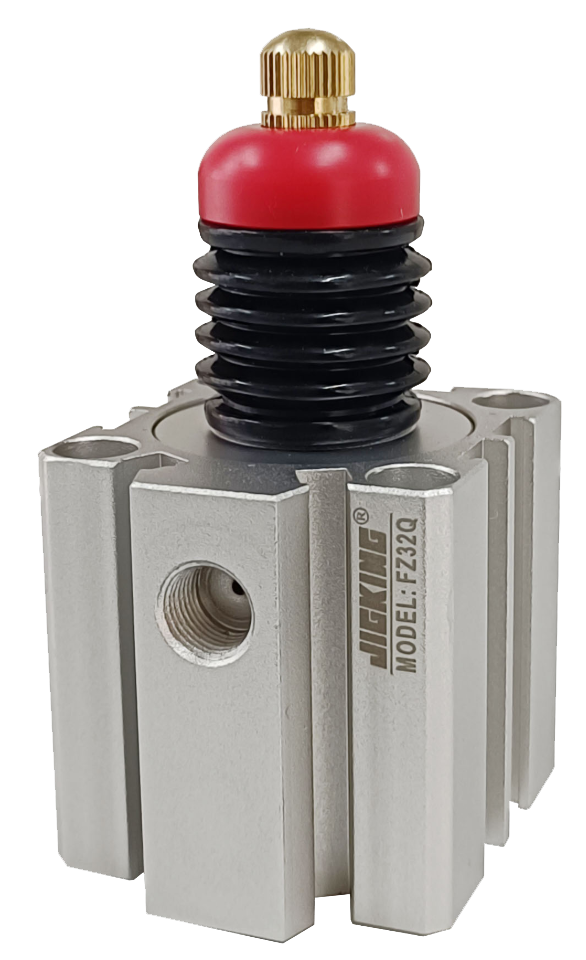

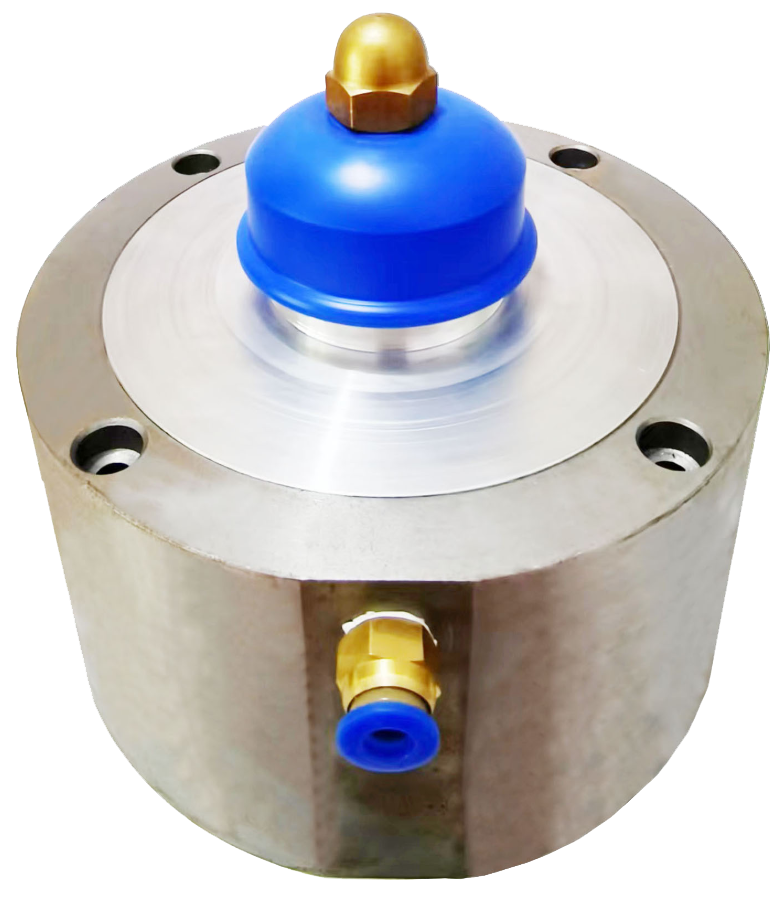

在工业自动化产线和机械加工中，空气支撑缸是防止工件加工振动、避免夹紧变形的关键辅助元件。它能弹性贴合工件高度，接触后自动锁死支撑，尤其适合薄型、不规则、无支撑结构的工件。但型号繁多，选错容易导致支撑失效、精度下降，因此搞懂空气支撑缸怎么选十分必要。本文从5个核心维度帮你快速锁定合适型号。
一、先明确动作型式
空气支撑缸主要分为两类，所以空气支撑缸怎么选，首先就得从动作型式判断：
气压上升型（B型）：活塞杆初始在下，通气后上升，碰到工件即停并锁死，适合需要主动顶升的场景。
弹簧上升型（A型）：活塞杆初始在上，靠工件重力下压至贴合位置后锁死，接触力极小（0.2~0.6kgf），特别适合薄形、易变形工件。
二、计算支撑力（载荷匹配）
支撑力是最核心参数。根据缸径和有效面积计算理论推力，再结合实际负载预留20%~30%安全系数。
常见规格在4kgf/cm²下理论支撑力约20~90kgf，10kgf/cm²下可达80~350kgf。需注意：不能施加偏心负荷和过载负荷。
三、确认行程与工作空间

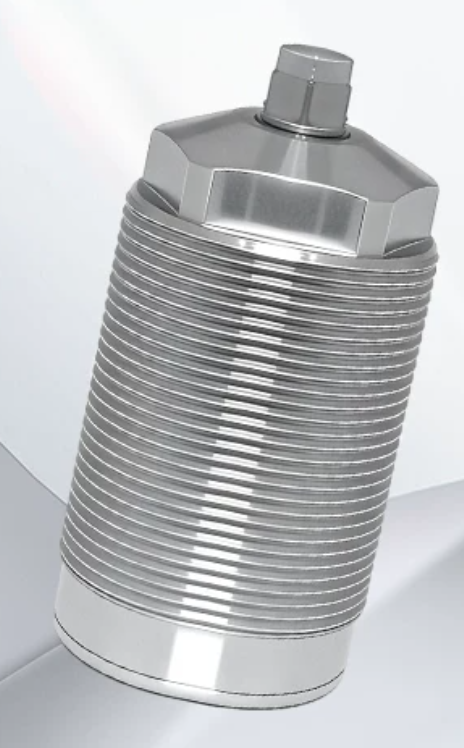

行程需大于工件高度变化范围并预留余量。同时核对安装总长、外径（常见M26~M45螺纹规格）
是否适配狭小空间。体积小、设计紧凑，正适合空间受限的夹具工位。
四、匹配工作压力
标准工作气压通常设为0.4~0.7MPa，最低0.4MPa起。务必确认工厂气源压力能覆盖所选型号的上下限，避免因气压不足导致锁死不牢。
五、环境与配套细节
侧向力：活塞杆需轴向受力，侧向负载应小于额定值10%；
气源质量：多数故障源于气源含水导致密封失效，建议加装三联件（过滤器、减压阀、油雾器）；
锁定状态下不可转动活塞杆。
六、选型步骤总结
空气支撑缸怎么选可按"定型式-> 算力值（留余量）- 核行程与安装空间->对气压->管气源与侧向力"五步走，即可选出稳定、精准、耐用的型号，有效提升加工精度与设备寿命。
